Изложить условия выпуска производственных сточных вод в водоемы. Привести схему оборотного водоснабжения предприятия с очисткой и охлаждением сточных вод

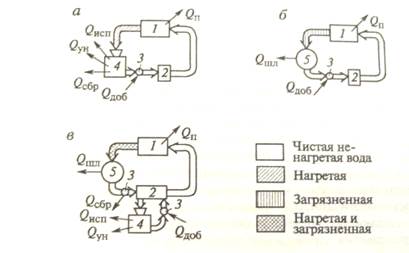

Рис. 3. Схемы оборотного водоснабжения с охлаждением (а), очисткой (б), очисткой и охлаждением (в) оборотной воды:

1 — предприятие; 2 — насосная станция; 3 — камера; 4 — градирня; 5 — очистные сооружения; потери воды: Qп — производственные; Qисп — на испарение при охлаждении; Qун — на унос из охладителя; Qсбр — на сброс из системы для освежения последней (продувка); Qшл — на сброс со шламом; Qдоб — количество воды, добавляемой в систему

Применяют три основные схемы водооборотных циклов (рис. 3). Вся вода в процессе производства может только нагреваться либо только загрязняться или нагреваться и загрязняться одновременно. В первом случае ее охлаждают в градирне или другом аппарате (рис. 3, а), во втором — подвергают очистке (рис. 3, б), а в третьем — очищают и охлаждают (рис. 3, в), после чего она вновь поступает в производство.

В процессе многократной циркуляции вода оборотных систем нагревается, охлаждается, частично упаривается, аэрируется, минерализуется, может становиться менее стабильной, более коррозионно-активной, способной к отложениям минеральных солеи и бактериологическим обрастаниям.

Основными ионами, которые могут приводить к отложениям минеральных солей в системах циркуляционного водоснабжения, являются анионы НСО, СО, ОН, SO, РО, SiO, а также: катионы Са2+, Mg2+, Fe2+, Fe3+, Аl3+, Zn3+.

Применение оборотного водоснабжения позволяет в 10— 50 раз уменьшить потребление природной воды. Например, для выработки 1 т каучука при прямоточном водоснабжении в старых производствах требуется 2100 м3 свежей воды, а при оборотном водоснабжении — лишь 165 м3. При оборотном водоснабжении значительно уменьшаются капитальные и эксплуатационные затраты. Во всех отраслях промышленности доля оборотной воды непрерывно возрастает. Так, в химической промышленности она возросла до 82,5% [4, 187].

Эффективность использования воды в производстве оценивается рядом показателей:

· процент оборота воды;

· коэффициент использования воды;

· кратность использования воды;

· безвозвратное потребление воды и ее потери в производстве;

Оборотная вода должна соответствовать определенным значениям показателей: карбонатной жесткости, рН, содержанию взвешенных веществ и биогенных элементов, значению ХПК (химическая потребность в кислороде), определяющих термостабильность и интенсивность биообрастаний в оборотной системе и др.

При использовании оборотной воды в теплообменной аппаратуре для отведения избыточного тепла, она многократно нагревается до 40—45 °С и охлаждается в вентилируемых градирнях или брызгальных бассейнах. Значительная часть ее теряется в результате брызгоуноса и испарения. Кроме того, из-за неисправностей и неплотностей теплообменной аппаратуры она загрязняется до определенного предела.
