Системы аэрации сточных вод
Конструкция и принцип действия пластинчатых аэраторов AEROSTRIP
Важнейшей частью аэратора является натянутая на металлическое основание перфорированная полиуретановая пленка. Без подачи воздуха пленка плотно прижата к основанию, поры при этом закрыты. При подаче воздуха мембрана искривляется и расширяется (т.к. поры открыты только во время подачи воздуха, возможные отложения удаляются регулярным отключением подачи воздуха, при котором поверхность мембраны уменьшается и внешний слой отделяется). Под давлением воздуха открывается сначала часть пор, и с растущим давлением количество открытых пор увеличивается. Наблюдается возникновение мелких воздушных пузырей, которые медленно поднимаются осциллирующим движением. Так как турбулентность в воде не возникает, эти пузыри пребывают в аэротенке чрезвычайно долго.
Аэрационные системы FORTEX
Экономичное и, в то же время, достаточное обеспечение кислородом протекающих в активационных станциях очистки сточных вод биологических и других процессов требует точных знаний методов определения размеров аэрационных систем, оптимального распределения аэрационных элементов в аэротенках и подбора оборудования, а также систем управления при постоянно изменяющихся условиях эксплуатации аэротенка.
Аэрационные элементы FORTEX предназначены для перемешивания и аэрации вод в активационных и деаэрационных бассейнах станций очистки сточных вод или аэрации других жидкостей, для аэрации оборудования для разведения рыбы, прудов и водоемов, а также для пневматической флотации.
Мелкопузырчатые аэраторы ФОРТЭКС снабжены резиновой мембраной, которая изготовлена из ЕПДМ - каучука (этилен - пропилен - димер). При определенном давлении воздуха мембрана выпучивается таким образом, что в ней раскрываются отверстия, и начинает проходить воздух в форме мелких пузырьков. Над входным отверстием воздуха мембрана не имеет перфорации и служит в качестве обратного клапана для перекрытия впускного отверстия при прекращении подачи воздуха, чем препятствует проникновению воды в воздуховод. Контрольный клапан впуска воздуха обеспечивает одинаковое сопротивление и распределение воздуха по элементам также в случае длинных воздухораспределителей, препятствует местному падению давления и поддерживает систему в работоспособном состоянии даже в случае механического повреждения. Для закрепления элементов на магистральной аэрационной линии применяются разъемные крепления. Преимуществом элементов являются высокие окислительная мощность и использование кислорода, экономичность, низкие потери давления, простая конструкция элемента, возможность простой и быстрой замены мембраны или целого элемента, высокая устойчивость к засорению.
Средне пузырчатые элементы АМЕ - Р, АМЕ - S предназначены для перемешивания и аэрации вод в деаэрационных бассейнах станций очистки сточных вод, в резервуарах аэробной стабилизации ила, селекторах, песколовках или для аэрации других жидкостей, для аэрации оборудования для разведения рыбы, прудов и водоемов.
Мелкопузырчатые аэрационные элементы ФОРТЭКС производятся трех основных типов:
· Дисковый (АМЕ - 260)
· Пластинчатый (АМЕ -D)
· Трубчатый (АМЕ - Т 750 и АМЕ - Т 370)

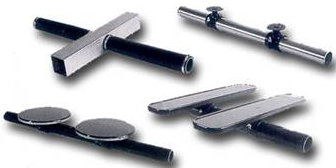

Рис. 10. Аэрационные элементы Фортекс
Таблица 2. Технические параметры аэраторов Фортекс
Тип АМЕ |
260 |
D |
Т 750 |
Т 370 |
260-S |
Р | |
Вес |
0,8 |
1,9 |
1,3 |
0,9 |
0,8 |
0,05 |
кг |
Потеря давления |
1,8-3,7 |
2,4 -4,5 |
4,0 -5,6 |
4,0-5,6 |
1,0-2,0 |
1,2-4,0 |
kПа |
Расход воздуха на элемент |
1,0-6,0 |
3,0 -18,0 |
2,0-9,0 |
1,0-5,0 |
4,0-8,0 |
2,0-15,0 |
м3/ч |
Рекоменд. расход воздуха |
3,5-4,0 |
7,0-10,0 |
5,0-6,0 |
2,5-3,5 |
5,0-7,0 |
4,0-10,0 |
м3/ч |
Использование кислорода Еа |
3,8-8,0 |
4,0-7,0 |
3,5-8,0 |
3,5-8,0 |
2,5-4,5 |
1,7-2,2 |
%/м |
Плотность элементов Ds |
0,5-4,5 |
0,2-5,0 |
0,5-4,5 |
0,8-7,0 |
0,5-4,5 |
0,5-4,5 |
шт/м2 |
